Запчасти для: Подъемник четырехстоечный TST455A (деталировка)

Бренд:TROMMELBERG

Список запасных частей (деталировка)

Вид 1

№

Артикул

Наименование

Цена

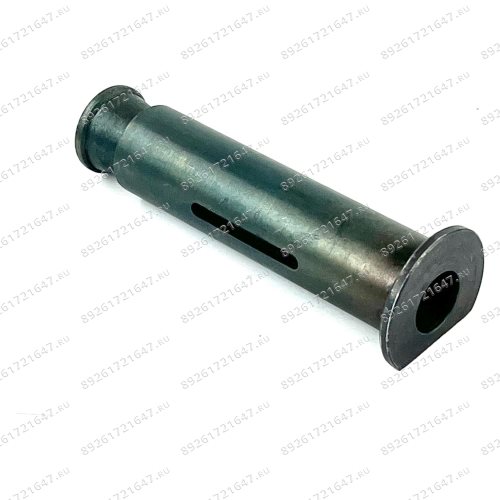

1030014103

Длинный штифт (2) D18X554

Long pin shaft (2) D18X554

Кол-во по документации: 1 шт

Цена по запросу

1030014106

Длинный штифт (l) D18X554, два отверстия 2- D5. 3

Long pin shaft (l) D18X554 two holes 2-D5. 3

Кол-во по документации: 1 шт

Цена по запросу

1030014200

Передняя скоба

Front baffle

Кол-во по документации: 1 шт

Цена по запросу

1030020013

Защитная крышка ABS PC черная кожаная (оригинал)

Protective cover ABS PC black leather grain

Кол-во по документации: 1 шт

1211.78 ₽

1030020061

Маслоудерживающий подшипник D32x38 5323006 (оригинал)

Oil retaining bearing D32x38 5323006

Кол-во по документации: 1 шт

391.61 ₽

1030020065

Скользящий блок 30x100 open mouth, 6 мм (оригинал)

Slide block 30x100 open mouth 6mm

Кол-во по документации: 1 шт

575.18 ₽

9010040019

Болт с шестигранной головкой, полной крупной резьбой и белым оцинкованным покрытием M12x25

Hexagon head bolt with full and coarse screw white zinc plating M12x25

Кол-во по документации: 1 шт

Цена по запросу

9010040032

Болт с шестигранной головкой и полной крупной резьбой Q235 M14x40

Hexagon head bolt with full and coarse screw Q235 M14x40

Кол-во по документации: 1 шт

Цена по запросу

9010040035

Болт с шестигранной головкой, полной крупной, резьбой и цветным оцинкованным покрытием Ml6x30

Hexagon head bolt with full and coarse screw color zinc plating Ml6x30

Кол-во по документации: 1 шт

Цена по запросу

9020010016

Шестигранная гайка, класс А, тип I, с крупной резьбой и белым оцинкованным покрытием, M18 (оригинал)

grade A type I hexagon nut with coarse screw white zinc plating Ml8

Кол-во по документации: 1 шт

204.71 ₽

9030011001

Шплинт с белым оцинкованным покрытием D2. 5x30

Split pin white zinc plating D2. 5x30

Кол-во по документации: 1 шт

Цена по запросу

9030031012

Пружинная шайба стандартного типа, черная 14 мм

Standard type spring washer black l4mm

Кол-во по документации: 1 шт

Цена по запросу

9030031013

Пружинная шайба, стандартная, белое оцинкованное покрытие, 16 мм

Standard type spring washer white zinc plating l6mm

Кол-во по документации: 1 шт

Цена по запросу

9030034008

Плоская шайба, класс С, белое оцинкованное покрытие, 12 мм

Flat washer С grade white zinc plating l2mm

Кол-во по документации: 1 шт

Цена по запросу

Э0300340Ю

Плоская шайба, класс С, белое оцинкованное покрытие, 14 мм

Flat washer С grade white zinc plating l4mm

Кол-во по документации: 1 шт

Цена по запросу

9030034013

Плоская шайба, класс С, цветное оцинкованное покрытие, 16 мм

Flat washer С grade color zinc plating l6mm

Кол-во по документации: 1 шт

Цена по запросу

9030034014

Плоская шайба, класс С, белое оцинкованное покрытие, 18 мм

Flat washer С grade white zinc plating l8mm

Кол-во по документации: 1 шт

Цена по запросу

Вид 2

№

Артикул

Наименование

Цена

1030020049

Вал малого шкива D9. 5

Small pulley shaft D9. 5

Кол-во по документации: 1 шт

Цена по запросу

1030020067

Малый шкив D38 (оригинал)

Small pulley D38

Кол-во по документации: 1 шт

530.69 ₽

1030020069

Вал шкива (l) D32x78

Pulley shaft (l) D32x78

Кол-во по документации: 1 шт

Цена по запросу

1030020071

Поворотный вал стопора D25x73

Locking block rotating shaft D25x73

Кол-во по документации: 1 шт

Цена по запросу

1030020073

Проставка, трубка l" с оцинкованным покрытием (оригинал)

Spacer sleeve l" tube with zinc plating

Кол-во по документации: 1 шт

454.43 ₽

1030020077

Стопорная пластина (l) с цветным оцинкованным покрытием 5323291 (оригинал)

Locking plate (l) color zinc plating 5323291

Кол-во по документации: 1 шт

381.29 ₽

1030020088

Скользящий подшипник

Slip knot bearing

Кол-во по документации: 1 шт

Цена по запросу

1030010042

Предохранительная стопорная пружина D2. 0 Д=56

Safety locking spring D2. 0 L=56

Кол-во по документации: 1 шт

Цена по запросу

9010020007

Болт с шестигранной головкой, класс С, белое оцинкованное покрытие M6x20

Hexagon head belt С grade white zinc plating M6x20

Кол-во по документации: 1 шт

Цена по запросу

9010030003

Болт с шестигранной головкой, крупная резьба, белое оцинкованное покрытие M6x70

Hexagon head bolt with coarse screw white zinc plating M6x70

Кол-во по документации: 1 шт

Цена по запросу

9020010003

Шестигранная гайка, класс A, тип I, крупная резьба, белое оцинкованное покрытие M6

Grade A type I hexagon nut with coarse screw white zinc plating M6

Кол-во по документации: 1 шт

Цена по запросу

9030011001

Шплинт с белым оцинкованным покрытием D2. 5x30

Split pin white zinc plating D2. 5x30

Кол-во по документации: 1 шт

Цена по запросу

9030034002

Плоская шайба, класс С, белое оцинкованное покрытие, 6 мм

Flat washer С grade white zinc plating 6mm

Кол-во по документации: 1 шт

Цена по запросу

9030034019

Плоская шайба, класс С, цветное оцинкованное покрытие, 27 мм

Flat washer С grade color zinc plating27mm

Кол-во по документации: 1 шт

Цена по запросу

9030034020

Плоская шайба, класс С, белое оцинкованное покрытие, 36 мм

Flat washer С grade white zinc plating 36mm

Кол-во по документации: 1 шт

Цена по запросу

9050010831

Пневмоцилиндр MSAL 20x25 (оригинал)

Air cylinder MSAL 20x25

Кол-во по документации: 1 шт

2849.48 ₽

Вид 3

№

Артикул

Наименование

Цена

9040030001

Стандартный цилиндр, 1977 мм, D86xD76 (оригинал)

Standard cylinder 1977mm D86xD76

Кол-во по документации: 1 шт

40673.39 ₽

1030020141

Палец цилиндра D25x75

Cylinder pin shaft D25x75

Кол-во по документации: 1 шт

Цена по запросу

9050010410

Клипса, тип В, D3.2 (оригинал)

В type clip D3.2

Кол-во по документации: 2 шт

1193.81 ₽

1030013019

Головка цилиндра

Cylinder head

Кол-во по документации: 1 шт

Цена по запросу

1030020217

Гайка цилиндра, 1"-14, толщина 8

Cylinder nut 1"-14 thickness 8

Кол-во по документации: 1 шт

Цена по запросу

1030020218

Гайка цилиндра, 1"-14, толщина 25

Cylinder nut 1"-14 thickness 25

Кол-во по документации: 1 шт

Цена по запросу

1030010121

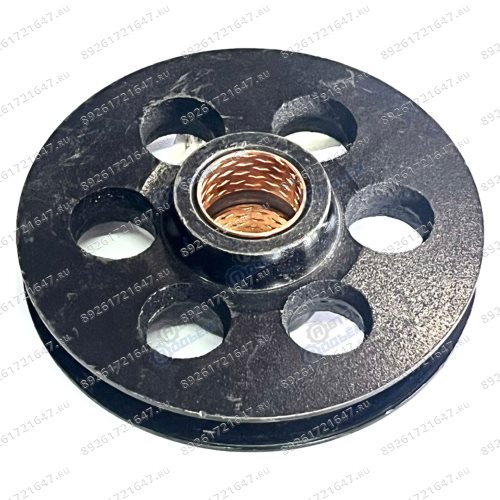

Шкив (2) (оригинал)

Pulley (2)

Кол-во по документации: 2 шт

11951.38 ₽

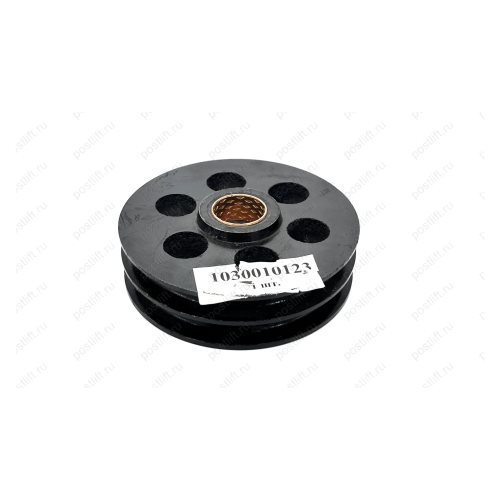

1030010123

Шкив (3)

Pulley (3)

Кол-во по документации: 2 шт

Цена по запросу

1030020059

Маслоудерживающий подшипник D32*23 (оригинал)

Oil retaining bearing D32*23

Кол-во по документации: 4 шт

202.36 ₽

1030010125

Вал шкива D32x142 (оригинал)

Pulley shaft D32x142

Кол-во по документации: 4 шт

2627.86 ₽

1030020165

Болт 55 (оригинал)

Bolt 55

Кол-во по документации: 2 шт

279.02 ₽

9030011001

Шплинт с белым оцинкованным покрытием D2.5x30

Split pin white zinc plating D2.5x30

Кол-во по документации: 2 шт

Цена по запросу

9050010001

Straight-through type pressure note oil cud M8x1

Straight-through type pressure note oil cud M8x1

Кол-во по документации: 4 шт

Цена по запросу

1030014200

Front baffle

Front baffle

Кол-во по документации: 1 шт

Цена по запросу

9010040032

Болт с шестигранной головкой и полной крупной резьбой Q235 M14x40

Hexagon head bolt with full and coarse screw Q235 M14x40

Кол-во по документации: 2 шт

Цена по запросу

9030031012

Пружинная шайба стандартного типа, черная 14 мм

Standard type spring washer black 14mm

Кол-во по документации: 2 шт

Цена по запросу

9030034010

Плоская шайба, класс С, белое оцинкованное покрытие 14 мм

Flat washer С grade white zinc plating 14mm

Кол-во по документации: 2 шт

Цена по запросу

9020010013

Шестигранная гайка, класс А, тип I, с крупной резьбой и белым оцинкованным покрытием

Grade A type I hexagon nut with coarse screw white zinc plating

Кол-во по документации: 2 шт

Цена по запросу

9050030201

Стальной шарик D23.8 (оригинал)

Steel ball D23.8

Кол-во по документации: 24 шт

194.99 ₽

9050030200

Стальной шарик D8

Steel ball D8

Кол-во по документации: 144 шт

Цена по запросу

1030020061

Маслоудерживающий подшипник D32x38 (оригинал)

Oil retaining bearing D32x38

Кол-во по документации: 2 шт

391.61 ₽

9040010005

Гидравлический шланг, (оригинал)

Oil hose 1770mm two ends

Кол-во по документации: 1 шт

2042.73 ₽

9040020001

Прямой винт, двухсторонний JIC9/16-18 (оригинал)

Direct screw two ends JIC9/16-18

Кол-во по документации: 1 шт

389.98 ₽

9040020002

Прямой винт, двухсторонний JIC9/16-18 NPT3/8-18 (оригинал)

Direct screw two ends JIC9/16-18 NPT3/8-18

Кол-во по документации: 1 шт

489.95 ₽

Вид 4

№

Артикул

Наименование

Цена

1030014002

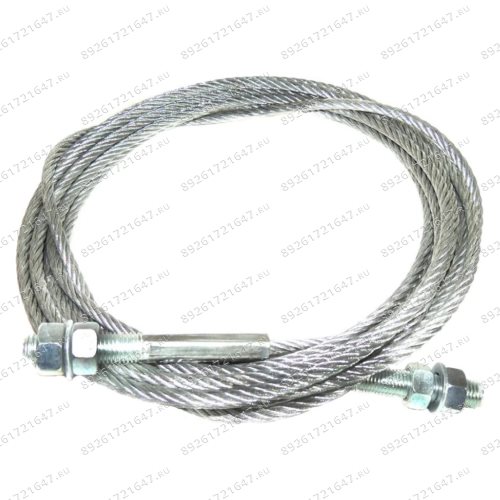

Стальной трос в сборе (1) Д=3860 (оригинал)

Steel cable assembly (1) L=3860

Кол-во по документации: 1 шт

7713.55 ₽

С3860_TST455A

Трос тяговый (L=3860) (оригинал)

Кол-во по документации: 1 шт

15874.81 ₽

1030014003

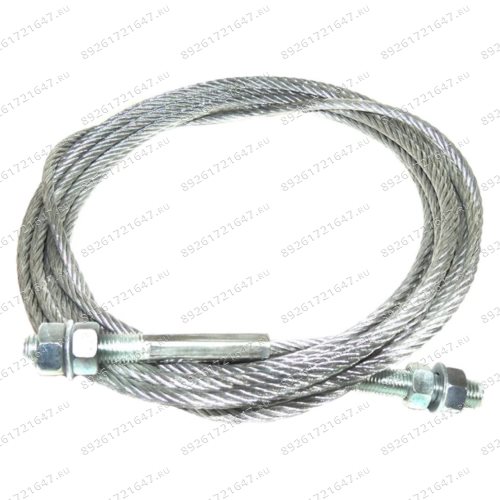

Стальной трос в сборе (2) Д=5474 мм (оригинал)

Steel cable assembly (2) L=5474mm

Кол-во по документации: 1 шт

9255.71 ₽

С5474_TST455A

Трос тяговый (L=5474) (оригинал)

Кол-во по документации: 1 шт

16696.38 ₽

1030014004

Стальной трос в сборе (3) Д=8776 (оригинал)

Steel cable assembly (3) L=8776

Кол-во по документации: 1 шт

9794.40 ₽

С8776_TST455A

Трос тяговый (L=8776) (оригинал)

Кол-во по документации: 1 шт

18420.27 ₽

1030014005

Стальной трос в сборе (4) Д=10376 (оригинал)

Steel cable assembly (4) L=10376

Кол-во по документации: 1 шт

12340.94 ₽

С10376_TST455A

Трос тяговый (L=10376) (оригинал)

Кол-во по документации: 1 шт

17467.00 ₽

Вид 5

№

Артикул

Наименование

Цена

9040032005

Комплект уплотнений (оригинал)

seal kit

Кол-во по документации: 1 шт

1209.09 ₽

9040032097

О-образное уплотнительное кольцо

0-type ring

Кол-во по документации: 1 шт

Цена по запросу

9040032107

Передняя крышка

front end cover

Кол-во по документации: 1 шт

Цена по запросу

9040032077

Пылезащитное кольцо (оригинал)

dust-proof ring

Кол-во по документации: 1 шт

325.98 ₽

9040032026

Направляющая лента

guide tape

Кол-во по документации: 1 шт

Цена по запросу

9040032125

Уплотнение штока

rod seal

Кол-во по документации: 1 шт

Цена по запросу

9040032081

Взрывозащищенный клапан в сборе@VPN 14

explosion-proof valve ass@VPN 14

Кол-во по документации: 1 шт

Цена по запросу

9040032222

Глушитель

muffler

Кол-во по документации: 1 шт

Цена по запросу

Подробная информация о конструкции на Подъемник четырехстоечный TST455A, представленная в деталировке, поможет быстро и правильно подобрать запчасти для ремонта или переборки Вашего оборудования своими руками. Если у Вас всё равно останутся вопросы, то наши квалифицированные специалисты готовы помочь Вам с подбором запчастей.
