Запчасти для: Подъемник четырехстоечный 5 т (для "развал-схождения" 3D) TST455B (деталировка)

Бренд:TROMMELBERG

Список запасных частей (деталировка)

Вид 1

№

Артикул

Наименование

Цена

01_TST455B

Стойка (оригинал)

Column welding

Кол-во по документации: 4 шт

88286.39 ₽

01-08_TST455B

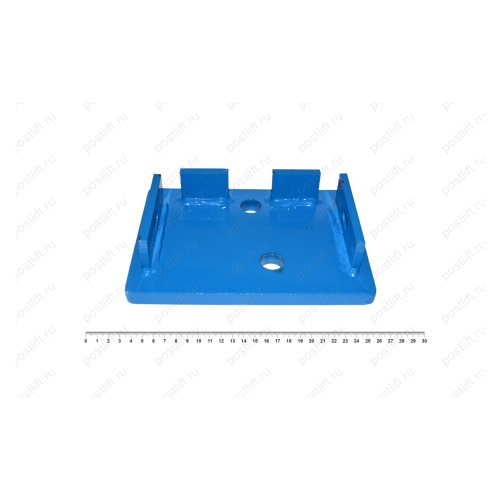

Пластина стойки верхняя (оригинал)

Column"s top plate welding

Кол-во по документации: 4 шт

2821.34 ₽

01-05_TST455B

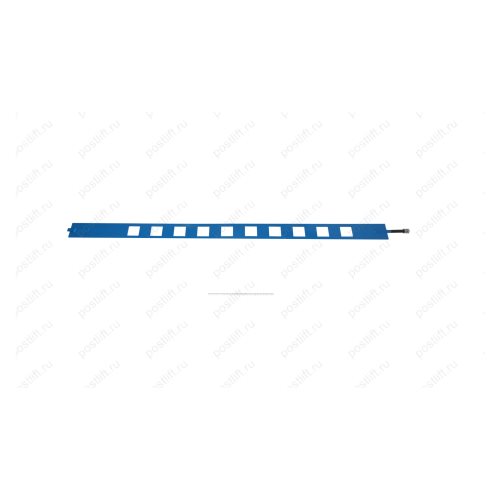

Пластина стопорная (оригинал)

Lock strip welding

Кол-во по документации: 4 шт

7546.61 ₽

01-13_TST455B

Гайка М20

Screw M20

Кол-во по документации: 8 шт

Цена по запросу

01-14_TST455B

Винт М12*35

Screw M 12*35

Кол-во по документации: 8 шт

Цена по запросу

01-15_TST455B

Шайба пружинная М12

Flat pad M12

Кол-во по документации: 8 шт

Цена по запросу

01-16_TST455B

Шайба М12

Flip pad M12

Кол-во по документации: 8 шт

Цена по запросу

01-17_TST455B

Гайка М12

Screw M12

Кол-во по документации: 8 шт

Цена по запросу

Вид 2

№

Артикул

Наименование

Цена

02-A-07 _TST455B

Крышка платформы верхняя

Runway

Кол-во по документации: 2 шт

Цена по запросу

02-A-03 _TST455B

Платформа пластины скольжения

Sliding plate

Кол-во по документации: 2 шт

Цена по запросу

02-A-05 _TST455B

Крышка пластины скольжения

Cover of sliding plate

Кол-во по документации: 2 шт

Цена по запросу

02-11_TST455B

Штифт аппарели

Guiding plate shaft

Кол-во по документации: 2 шт

Цена по запросу

02-A-02 _TST455B

Аппарель

Guiding plate

Кол-во по документации: 2 шт

Цена по запросу

02-47_TST455B

Шкив (оригинал)

Cable wheel

Кол-во по документации: 10 шт

5902.68 ₽

02-42_TST455B

Вал шкива (оригинал)

Cable wheel shaft

Кол-во по документации: 4 шт

1300.00 ₽

02-40_TST455B

Втулка 1 (оригинал)

Spacer bush 1

Кол-во по документации: 4 шт

216.35 ₽

02-41_TST455B

Втулка 2 (оригинал)

Spacer bush 2

Кол-во по документации: 3 шт

216.35 ₽

02-64_TST455B

Гайка М24

Screw M24

Кол-во по документации: 2 шт

Цена по запросу

02-54_TST455B

Пластина крепления тросов 1

Cylinder stopper 1

Кол-во по документации: 1 шт

Цена по запросу

02-62_TST455B

Пластина крепления тросов 2

Cylinder stopper 2

Кол-во по документации: 1 шт

Цена по запросу

02-63_TST455B

Цилиндр (оригинал)

Cylinder

Кол-во по документации: 1 шт

26202.19 ₽

02-39_TST455B

Втулка 3 (оригинал)

Spacer bush 3

Кол-во по документации: 1 шт

270.05 ₽

02-51_TST455B

Пластина предотвращения скатывания

Stop board

Кол-во по документации: 2 шт

Цена по запросу

02-65_TST455B

Винт М12*25

Screw M 12*25

Кол-во по документации: 4 шт

Цена по запросу

02-A-04 _TST455B

Крышка 1

Cover 1

Кол-во по документации: 2 шт

Цена по запросу

02-A-06 _TST455B

Крышка 2

Cover 2

Кол-во по документации: 2 шт

Цена по запросу

Вид 3

№

Артикул

Наименование

Цена

03_TST455B

Поперечина (оригинал)

Beam welding

Кол-во по документации: 2 шт

75152.03 ₽

03-34_TST455B

Пластина боковая

Stop board 2

Кол-во по документации: 2 шт

Цена по запросу

03-25_TST455B

Крышка поперечины боковая

Stop board

Кол-во по документации: 2 шт

Цена по запросу

03-28_TST455B

Скоба блокировочная

Lock bracket

Кол-во по документации: 6 шт

Цена по запросу

03-41_TST455B

Шайба М6

Flat pad M6

Кол-во по документации: 24 шт

Цена по запросу

03-42_TST455B

Шайба пружинная М6

Flip pad M6

Кол-во по документации: 24 шт

Цена по запросу

03-43_TST455B

Винт M6*10

Screw M6*10

Кол-во по документации: 24 шт

Цена по запросу

03-44_TST455B

Винт M 10*20

Screw M 10*20

Кол-во по документации: 4 шт

Цена по запросу

03-45_TST455B

Шайба пружинная M10

Flat pad M10

Кол-во по документации: 4 шт

Цена по запросу

03-46_TST455B

Шайба M10

Flip pad M10

Кол-во по документации: 4 шт

Цена по запросу

03-21_TST455B

Вал шкива (оригинал)

Beam"s wheel axle welding

Кол-во по документации: 4 шт

2181.01 ₽

03-47_TST455B

Винт M8*20

Screw M8*20

Кол-во по документации: 16 шт

Цена по запросу

03-19_TST455B

Блок скольжения

Block

Кол-во по документации: 16 шт

Цена по запросу

03-48_TST455B

Винт M6*10

Screw M6*10

Кол-во по документации: 16 шт

Цена по запросу

03-26_TST455B

Крышка блокировочного устройства

Fixed cover

Кол-во по документации: 4 шт

Цена по запросу

03-30_TST455B

Пластина прижимная

Cable lock plate welding

Кол-во по документации: 4 шт

Цена по запросу

03-29_TST455B

Стопор

Lock plate

Кол-во по документации: 4 шт

Цена по запросу

03-49_TST455B

Гайка M6

Screw M6

Кол-во по документации: 4 шт

Цена по запросу

03-50_TST455B

Винт M6*35

Screw M6*35

Кол-во по документации: 4 шт

Цена по запросу

03-20_TST455B

Палец стопора

Center locating shaft

Кол-во по документации: 4 шт

Цена по запросу

03-38_TST455B

Втулка стопора

Beam lock sleeve

Кол-во по документации: 4 шт

Цена по запросу

03-37_TST455B

Штифт шкива стопора

Lock wheel"s Ixing shaft

Кол-во по документации: 4 шт

Цена по запросу

03-12_TST455B

Шкив стопора нейлоновый (оригинал)

Lock nylon wheel

Кол-во по документации: 4 шт

265.97 ₽

03-51_TST455B

Шайба пружинная M8

Flap pad M8

Кол-во по документации: 4 шт

Цена по запросу

03-52_TST455B

Шайба M8

Lip pad M8

Кол-во по документации: 4 шт

Цена по запросу

03-53_TST455B

Винт M8

Screw M8

Кол-во по документации: 4 шт

Цена по запросу

03-39_TST455B

Коннектор пневмоцилиндра (оригинал)

Connector of air cylinder

Кол-во по документации: 4 шт

1223.78 ₽

03-40_TST455B

Пневмоцилиндр (оригинал)

Air cylinder

Кол-во по документации: 4 шт

3260.84 ₽

03-36_TST455B

Штифт пневмоцилиндра (оригинал)

Fixing shaft of air cylinder

Кол-во по документации: 4 шт

266.11 ₽

03-16_TST455B

Пружина растяжения

Tension spring

Кол-во по документации: 8 шт

Цена по запросу

03-14_TST455B

Втулка длинная (оригинал)

Long spacer bush

Кол-во по документации: 4 шт

555.92 ₽

02-47_TST455B

Шкив (оригинал)

Cablewheel

Кол-во по документации: 10 шт

5902.68 ₽

03-15_TST455B

Втулка короткая (оригинал)

Short spacer bush

Кол-во по документации: 4 шт

208.59 ₽

Вид 4

№

Артикул

Наименование

Цена

C10860_TST455B

Трос тяговый (L=10860mm) (оригинал)

Кол-во по документации: 1 шт

13461.00 ₽

04-01_TST455B

Трос №1 (3885 мм)

Cable No.1 (3885 mm)

Кол-во по документации: 1 шт

Цена по запросу

04-02_TST455B

Трос №2 (5485 мм)

Cable No.2 (5485 mm)

Кол-во по документации: 1 шт

Цена по запросу

04-03_TST455B

Трос №3 (9275 мм)

Cable No.3 (9275 mm)

Кол-во по документации: 1 шт

Цена по запросу

04-04_TST455B

Трос №4 (10860 мм)

Cable No.4 (10860 mm)

Кол-во по документации: 1 шт

Цена по запросу

04-05_TST455B

Гайка

Nut

Кол-во по документации: 8 шт

Цена по запросу

Подробная информация о конструкции на Подъемник четырехстоечный 5 т (для "развал-схождения" 3D) TST455B, представленная в деталировке, поможет быстро и правильно подобрать запчасти для ремонта или переборки Вашего оборудования своими руками. Если у Вас всё равно останутся вопросы, то наши квалифицированные специалисты готовы помочь Вам с подбором запчастей.
