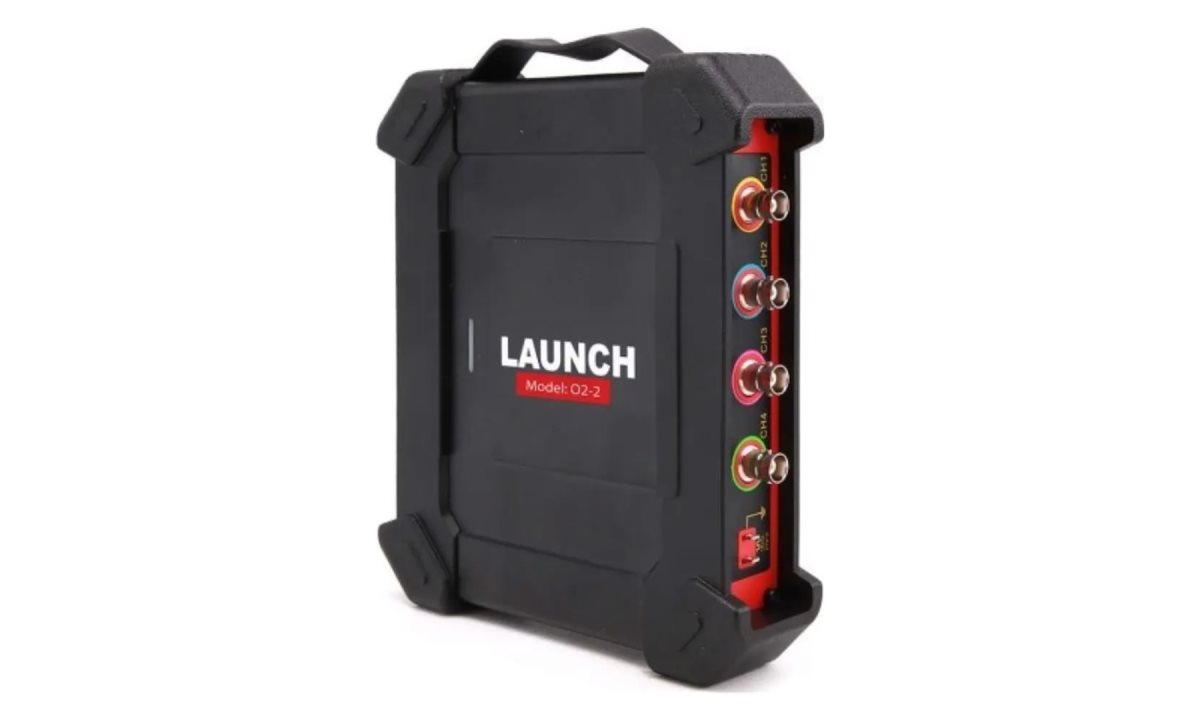

Осциллограф LAUNCH SCOPE BOX O2-2

Осциллограф O2-2 является дополнительный модулем для диагностических сканеров Launch серии PRO и PAD. С его помощью вы проведете диагностику на более глубоком уровне автомобильных датчиков, шин связи, исполнительных механизмов и т.п. Использование данного модуля позволит вам расширить функционал вашего сканера и быстрее находить неисправности.
Функциональные возможности осциллографа Launch Scope box O2-2
Множественные автомобильные тесты, которые включают в себя проверку цепей, датчиков, исполнительных механизмов, тесты зажигания и многое другое
Записывает и воспроизводит данные формы сигналов высокого разрешения для анализа
Функция увеличения / уменьшения для просмотра точных деталей
Функция самокалибровки оптимизирует путь прохождения сигнала осциллографа для достижения максимальной точности измерения
Передача данных через USB на внешние устройства, такие как ноутбук, планшет и т. д.
Особенности осциллографа Launch Scope Box O2-2
Содержит интегрированную библиотеку стандартных сигналов
Автоматическая настройка формы волны на всех 4 каналах
Каждый канал может работать автономно, обеспечивая чистый сигнал без помех
Качественные BNC-разъемы
Простой и понятный интерфейс на русском языке
Возможность ввода имен и символов, непосредственно путем нажатия на виртуальную клавиатуру, эта операция упрощает процесс и способствует повышению эффективности до 90%
Содержит набор стандартных адаптеров зажигания
Включает предварительный выбор настроек зажигания
Чрезвычайно быстрый захват "сбоев" с помощью расширенных триггеров
Встроенный генератор прямоугольных сигналов гарантирует проверку точности и калибровки
Все сохраненные формы сигналов могут быть записаны, сохранены и распечатаны
Доступ к 23 вариантам автоматических измерений, которые отображаются на одном экране для удобного переключения
Функция включения одной клавиши позволяет захватывать конкретную форму сигнала, что делает процесс на 70% более эффективным по сравнению с другими осциллографами
Полоса пропускания 20 МГц
Буферная память до 50 МБ
Точность постоянного тока +/- 1% .
Осциллограф Launch Scope box O2-2 работает со след. сканерами Launch:
Серия PRO: X431 PRO v4.0, X431 PRO v5.0, X431 IMMO PRO v5.0, X431 PRO 3 V4.0, X431 PRO 3 V5.0, X431 PRO 5 Smartlink (для подключения к этой серии сканеров, кроме X431 V5.0, вам понадобиться переходник USB типа А/micro USB или Type C в зависимости от конфигурации сканера, в комплект переходник не входит)
Серия PAD: X431 PADV, X431 IMMO PADV, X431 PADVII
Совместимость осциллографа Scope box O2-2 с планшетами на os Android.
Осциллограф Launch Scope box O2-2 стабильно работает с планшетами:
На базе ОС Android 7 версии и выше
Разрешение экрана планшета должно быть не ниже 1280*800
Для подключения осциллографа к планшетам вам понадобиться переходники с USB типа А на micro USB или Type C.

Тип товара Дополнительные опции
Производитель LAUNCH TECH Co. Ltd. (Китай)

Каналы - 4
Типы сигналов - DC, AC
Диапазон частот - 100 МГц
Время нарастания фронта - менее 3.5 нс (стандартно)
Максимальная частота дискретизации - 1 ГГц (4 канала)
Входное сопротивление - 1 МОм ± 1.5%
Глубина памяти - 50 млн. выборок (4 канала)
Вертикальное разрешение - 8 бит
Точность усиления DC - ± 3%
Горизонтальная шкала - 5 мВ - 10 В
Горизонтальное смещение - ± 2.5 В (делитель щупа X1, Режим инвертирования - Поддерживается
Временная развертка - 50 нс - 1кс (1 канал), 100 нс - 1кс (2 канала), 200 нс - 1кс (4 канала)
Точность развертки - 20 ppm
Детектирование сигналов шины - CAN, LIN
Тип синхронизации - Фронт, ширина импульса
Режим синхронизации - Стандартный, автоматический, одиночный
Привязка синхронизации - DC, шумоподавление
Диапазон уровня срабатывания - ± 10 дел
Формат отображения - YT, масштабирование, прокрутка
Режим прокрутки - 200 - 1000 с/дел
Функции преобразования (MATH) - сложение, вычитание, умножение деление, БПФ
Автоматическая настройка - Поддерживается
Кол-во автоматически измеряемых сигналов - 23
Курсор - Горизонтальный / вертикальный
Интерфейс питания - USB-разъем, разъем питания DC IN
Интерфейс данных - USB
Совместимая ОС - Android
Тестируемые автомобильные компоненты - Цепи, датчики, исполнительные механизмы, система зажигания
