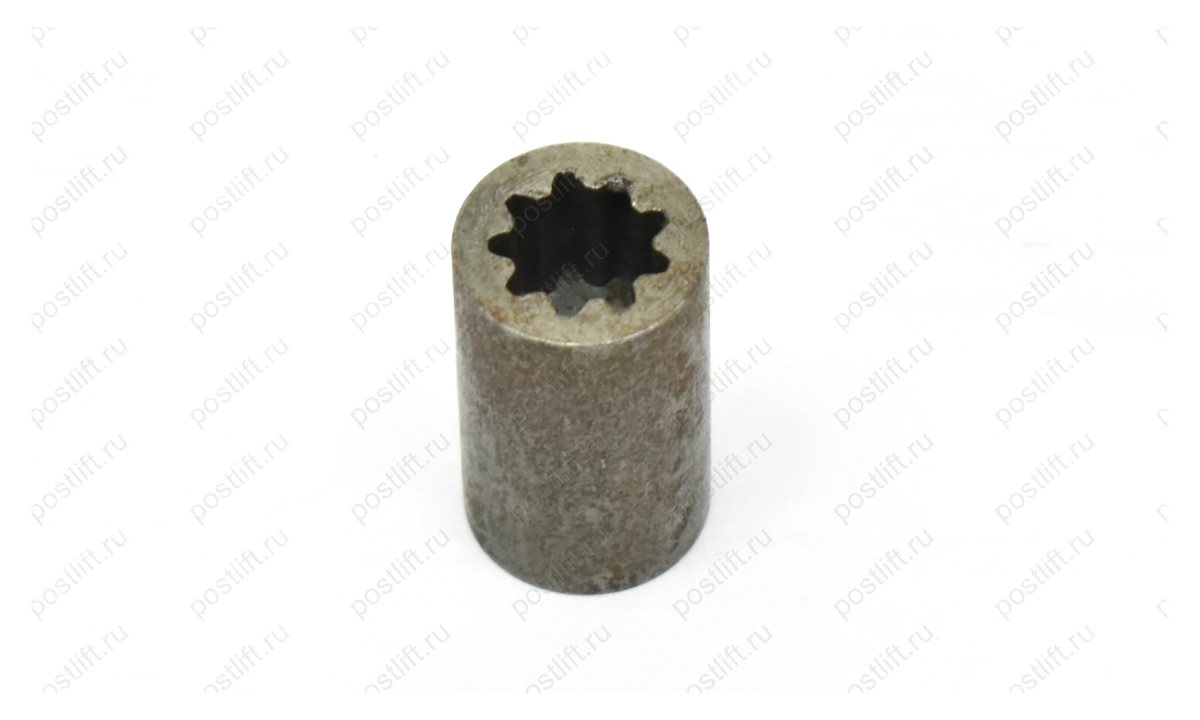

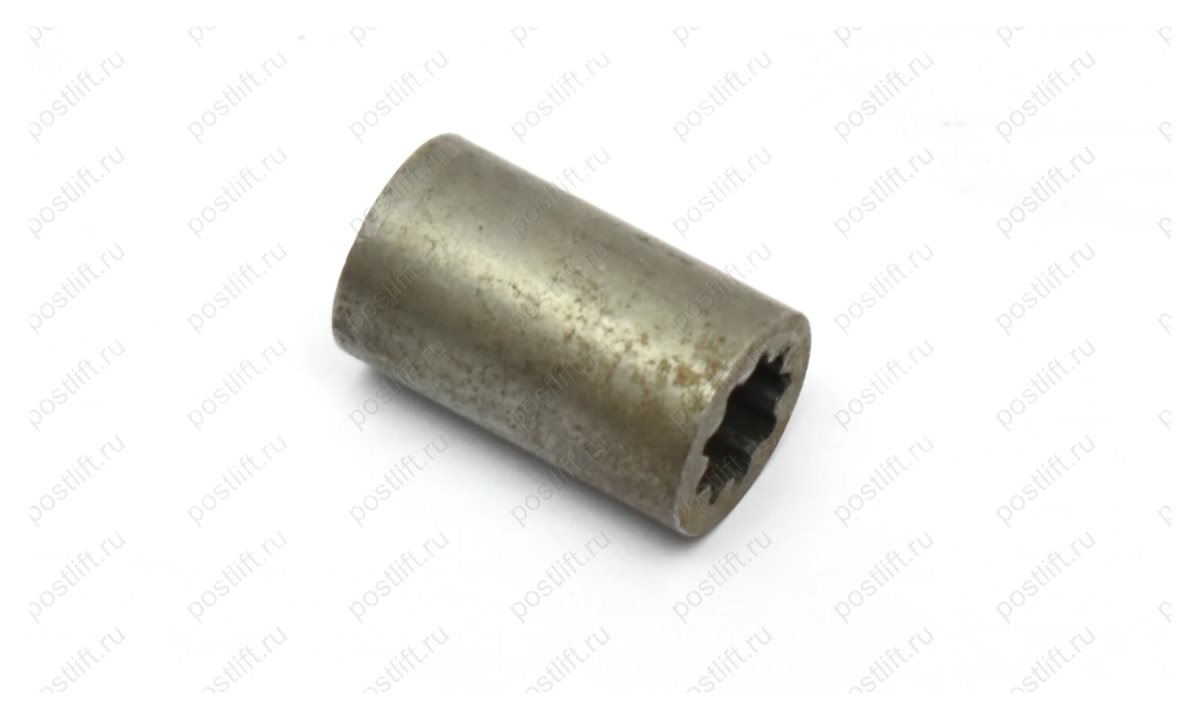

Муфта соединительная L=31 на гидростанцию подъёмника D=18,5 (звезда 9 зуб/16 зуб)

Муфта соединительная L=31 на гидростанцию подъёмника D=18,5 (звезда 9 зуб/16 зуб) - элемент трансмиссии, предназначенный для передачи крутящего момента от вала электродвигателя к валу гидронасоса в гидравлической станции подъёмника. Обеспечивает жёсткое, но компенсирующее соединение, которое нивелирует незначительную несоосность валов и гасит вибрации, возникающие при работе гидросистемы. Использование этой муфты предотвращает преждевременный износ подшипников и уплотнений насоса и двигателя, что напрямую влияет на стабильность работы подъёмника и снижает риск внеплановых остановок оборудования. Применяется в гидростанциях двухстоечных, четырёхстоечных и ножничных подъёмников, где требуется соединение валов с посадочным диаметром 18,5 мм. Совместима с оборудованием, использующим стандартные звёздочки с конфигурацией 9 зубьев со стороны двигателя и 16 зубьев со стороны насоса. Подходит для гидростанций производства "Автоподъём" и универсальных китайских аналогов, распространённых на рынке СТО.

Технические характеристики

• Длина (L): 31 мм - компактный размер, обеспечивающий установку в ограниченном пространстве гидростанции.
• Посадочный диаметр (D): 18,5 мм - точный размер для посадки на валы электродвигателя и гидронасоса.
• Конфигурация звезды: 9 зубьев / 16 зубьев - асимметричная схема для передачи момента с разным количеством зубьев на каждой стороне.
• Материал: сталь с антикоррозийным покрытием - устойчивость к воздействию масла и механическим нагрузкам.
• Производство: Китай - соответствует стандартам для вторичного рынка запчастей.

Преимущества

• Снижение вибраций: конструкция муфты гасит высокочастотные колебания, что продлевает ресурс гидронасоса и электродвигателя, уменьшая частоту замены подшипников.
• Компенсация несоосности: допускает небольшие угловые и радиальные смещения валов, что упрощает монтаж и предотвращает заклинивание при тепловом расширении деталей.
• Быстрая замена: стандартные размеры L=31 и D=18,5 позволяют установить муфту без доработки посадочных мест, сокращая время простоя подъёмника до 20 минут.
• Универсальность: подходит для большинства китайских гидростанций, что исключает необходимость поиска редкого аналога и упрощает складское хранение.

Рекомендации по установке

• Очистить посадочные поверхности валов от старой смазки, грязи и следов коррозии, используя обезжириватель.
• Проверить соосность валов двигателя и насоса с помощью линейки или индикатора - максимальное отклонение не должно превышать 0,2 мм.
• Установить муфту на вал насоса до упора, затем совместить звёздочки с ответными частями на валу двигателя, обеспечив зазор между торцами муфты не более 1 мм.
• Затянуть крепёжные винты моментом 8-10 Нм, используя динамометрический ключ, чтобы избежать деформации корпуса муфты.
• Проверить вращение вручную - муфта должна проворачиваться без заеданий и посторонних звуков, после чего запустить гидростанцию на холостом ходу на 2-3 минуты.
