KraftWell KRW1855-TM Покрасочная камера 18 х 5 х 5 м., 75 000 м3/ч

Внутренние размеры длина 18,00 м
ширина 5,00 м
высота 5,00 м

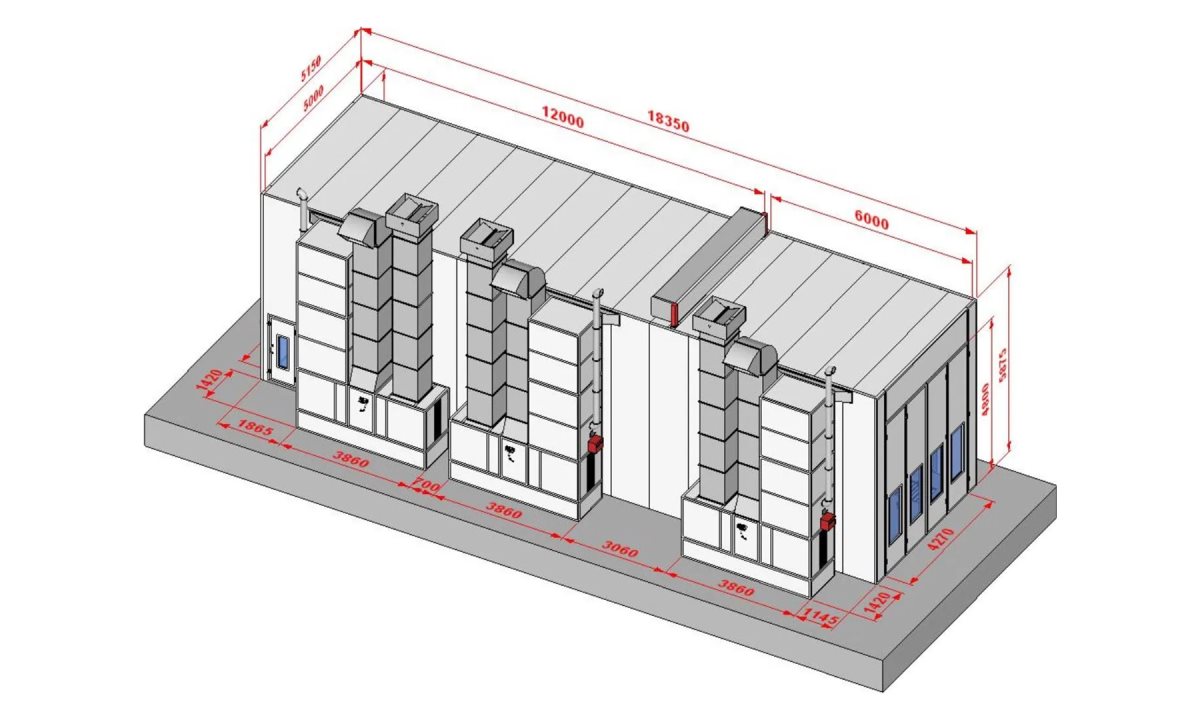

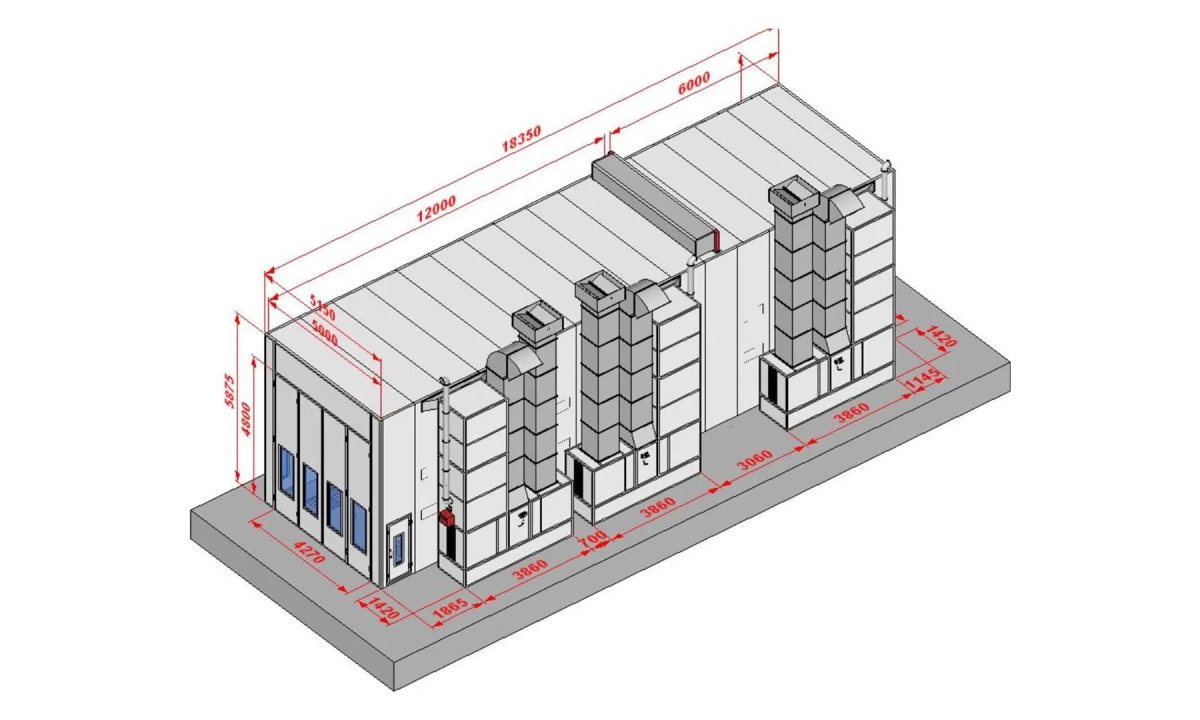

Внешние размеры длина 18,15 м
ширина 6,8 м
высота 5,6 м
Размер створа ворот ширина 4,00 м
высота 4,95 м
Эл. мощность освещения (54 светильника) LED 2932 Вт
Мощность эл.двигателей 6 x 7,5 = 45 кВт
Воздушный поток 75000 м3/ч
Рабочая тепловая мощность 780 кВт

Конструкция кабины:
Монтируется на ровный бетонный пол
Вытяжка осуществляется.через секции, расположенные в основании стен
Утепленные EPS пластифицированные стеновые панели толщиной 75 мм, состояще из двух оцинкованных листов толщиной 0.476 мм каждый и покрытые пластиком с внешних сторон, со специальным антибликовым покрытием. Все панели изготовлены с использованием роботизированных технологий сварки и прессовки.
Утепленного потолка
Фильтры
Предварительные G3, улавливающих 10 мк
Потолочные тонкой очистки G/F5, 600G, улавливающие 5 мк (по всей длине потолка кабины)
Экстракционные в стенах G3, улавливающие 98% использованной краски
Освещение LED (2932 Вт): верхнее наклонное – 16 светильников, каждый состоит из 4 ламп (16х4х28=1792 Вт), нижнее вертикальное – 38 светильников, каждый состоит из 2 ламп (38х2х15=1140 Вт)
Въездные 4-х створчатые ворота (каждая створка со смотровым окном 5 х 500 х 1200 мм) шириной 4,0 м. и высотой 4,95 м с большой алюминиевой ручкой
Выездные 4-х створчатые ворота (каждая створка со смотровым окном 5 х 500 х 1200 мм) шириной 4,0 м. и высотой 4,95 м с большой алюминиевой ручкой
Роликовые ворота с электроприводом, расположенные в середине камеры, которые делят ее на две части длиной 6 м. и 12 м.
4 сервисных двери 800 х 2000 мм со смотровым стеклом (300 х 1200 мм)
Группа притока, состоящая из трех приточных блоков, каждый из которых включает в себя:
Газовую двухступенчатую горелку Rielo RS5 Natural (расход 28 м3)
Двухступенчатый теплообменник из нержавеющей стали 300 кКал/ч
Нагнетающий вентилятор с электродвигателем 7,5 кВт
Фильтры предварительной очистки воздуха
Пневматическую рециркуляционную заслонку, управляемую с пульта управления

Группа вытяжки, состоящая из трех вытяжных блоков, каждый из которых включает в себя:
Вытяжный вентилятор с электродвигателем 7,5 кВт
Фильтры окончательной очистки воздуха (предотвращают образование налета краски на лопатках вентилятора и появление вибрации)
Дополнительно;
6 комплекта воздуховодов, каждый из которых состоит из 3 прямых, 1 угловой 90 град и 1 угловой 45 град секций.
3 выхлопные трубы длиной 5 м. каждая
Управление:
Современный микрокомпьютерный пульт управления всеми системами (380 В, 24 В)
Режим окраски
Режим сушки
Счетчик рабочего времени
Счетчик времени окраски и сушки
Датчик давления
2 экстренных выключателя
Предохранительное устройство от перегрева
Технические данные:
Производительность вентиляционной системы
- 75.000 м3/ч

Скорость потока (в пустой камере)
- 0,3 м/с

Тепловая мощность
- 780 кВт

Тепловой КПД
- 92 %

Установленная электрическая мощность
- 50 кВт

Рециркуляция воздуха в режиме сушки
- 90 %

Освещенность
- LED2932 Вт

Длина: 18000

Ширина: 5000

Высота: 5000

Мощность: 50

Сеть: 220/380

Тип: тунельная

Вытяжка: через стены

Освещение: LED2932

Разделение пополам: роликовые с эл. приводом

Расход воздуха до: 75000

Сервисных дверей: 4

Тип топлива: газ
