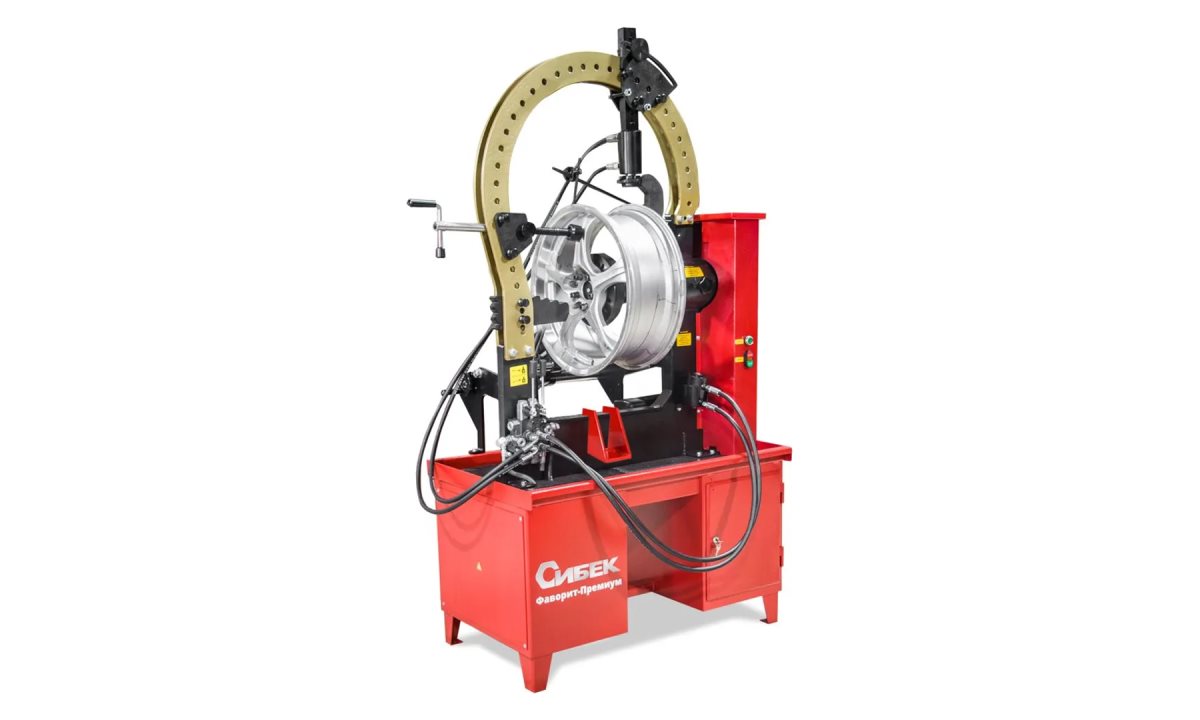

Стенд для правки легкосплавных дисков Фаворит-Премиум

Фаворит-Премиум

Описание

Стенд для правки дисков "Фаворит-Премиум" предназначен для правки особосложных повреждений литых и кованых легкосплавных дисков, а также для правки"восьмерки" и спиц дисков от 10 до 26 дюймов включительно (от 22-х дюймовиспользуйте мобильный кронштейн). Рама изготовлена с допустимыми нагрузками до12 тонн. Вал изготовлен из высоколегированной конструкционной стали с повышеннойизносостойкостью и прочностью. Стенд оснащен запатентованными специальнымиболтами для крепления дисков и усиленной планшайбой. Также стенд оборудован электрическим приводом вращения вала, предназначенного для облегчения поиска зоны правки диска, что, безусловно, повышает производительность труда и качество работ.
Обновленный стенд получил специальную конструкцию - мост с навесным оборудованием,устанавливаемый на место классических упоров. При этом на мост устанавливаются свои,специальные упоры, полностью замещающие старые и расширяющие возможности ремонтаколесных дисков. Также на мост установлен винтовой упор, необходимый для правки сложныхповреждений и повреждений типа "восьмерка", и специальный двухсторонний гидроцилиндрс захватом. Конструкция гидроцилиндра позволяет фиксировать его в любом положении ипроизводить правку диска одной рукой, без удержания гидроцилиндра на весу.
Основные преимущества стенда:
- эргономичность, позволяющая сократить время ремонта и утомляемость оператора;
- множество аксессуаров и регулировок, позволяющих производить сложный ремонт;
- два гидроцилиндра, один из которых может фиксироваться в необходимом положении,позволяя работать "одной рукой", делая работу оператора безопасной;
- большое усилие в зоне правки;
- возможность правки больших дисков, диаметром до 26 дюймов.
Ремонтируемый диск закрепляется на планшайбе, группа пазов которой позволяетзафиксировать любой диск вышеуказанного размера. Гидравлический привод стенда"Фаворит- Премиум" позволяет достигать максимального усилия в зоне правки до 5000 кг,что, в большинстве случаев, позволяет полностью восстановить геометрию ремонтируемогодиска. Комплектуется сменными рихтующими насадками и рабочими штоками. Для хранениянабора вспомогательных инструментов в конструкции стенда предусмотренинструментальный ящик. Управление рабочими гидроцилиндрами осуществляется припомощи гидравлического распределителя со встроенным редукционным клапаном ирегулятором давления. Гидроцилиндры приводятся в действие давлением создаваемыммасляным насосом. Масляный насос, размещенный внутри корпуса стенда, является основойгидропривода стенда для правки дисков "Фаворит-Премиум". Вращение насосаосуществляет электродвигатель, соединенный с насосом через муфту. На обратной сторонеструбцины расположен указатель биения, представляющий собой металлический стержень сострым основанием. Указатель биения служит для четкого определения места ремонта,особенно в заключительной стадии ремонта. Включение вращения шпинделя станкаосуществляется нажатием кнопки, расположенной на передней панели. Передача момента отдвигателя к шпинделю производится посредством ременной передачи.
"Фаворит-Премиум" имеет две рабочие зоны:
- зона правки - в этой зоне производится основная работа по ремонту повреждений диска.
- зона финишной обработки - токарный модуль, предназначен для устранения мелких дефектов диска, образующихся в процессе основных ремонтных работ.
"Фаворит-Премиум" имеет дополнительные опции:
1. Специальный мост, заменяющий классические упоры. На мост устанавливается: двадополнительных упора, каретка с гидроцилиндром перемещаемая по мосту и винтовой упор.
2. Два гидроцилиндра с двухрычажным гидрораспределителем с возможностьюодновременной работы, один из которых можно использовать как гидравлический упор,второй может фиксироваться в любом из доступных положений.
3. Винтовой упор для правки спиц и повреждений типа "восьмерка".
4. Токарный модуль, позволяющий производить точную финишную доводку диска.
КРАТКОЕ ОПИСАНИЕ ПО РАБОТЕ НА СТЕНДЕ

Характеристики

Диаметр посадочной полки устанавливаемого диска, дюймов 10-26
Ширина устанавливаемого диска, дюймов, не более* 13
Напряжение питания, В 380±10%
Потребляемая мощность, кВт, не более 1,3
Рабочее давление в гидросистеме, кгс/кв.см не менее 150
Максимальное выходное давление гидронасоса, кгс/см.кв. 250
Производительность гидронасоса, л/мин 1,35
Рабочий ход штока гидроцилиндра, мм 30
Максимальное усилие, развиваемое рабочим цилиндром, Н 50000
Степень защиты оболочки, IPX0
Класс защиты от поражения электрическим током, I
Число оборотов шпинделя, об/мин 120
Наличие привода вала шпинделя +
Наличие токарного суппорта +
Вес нетто,кг 332
Вес брутто, кг 377
Габаритные размеры min (ДхШхВ), мм** 745х1030х1880
Габаритные размеры max (ДхШхВ), мм*** 935х1195х1990
Габаритные размеры в упаковке (ДхШхВ), мм, не более 850х1210x1555
* - в зависимости от вылета и внешней формы диска;
** - токарная каретка и упоры не установлены;
*** - токарная каретка и упоры установлены в крайние положения.
