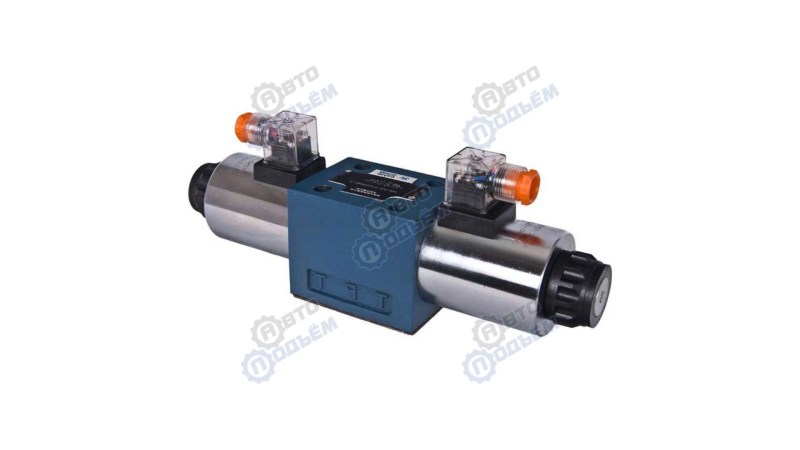

Гидрораспределитель 3C6 схема 64 24V

Гидрораспределитель 3C6 схема 64 24V (артикул 15387, артикул производителя ТС-20-1031104) представляет собой электрогидравлический узел управления, предназначенный для коммутации потоков рабочей жидкости в гидросистеме грузового шиномонтажного станка. Устройство обеспечивает переключение режимов работы гидроцилиндров и силовых механизмов станка, позволяя оператору точно управлять захватом, зажимом и вращением колеса. Применение данного распределителя гарантирует стабильную работу гидравлики без рывков и задержек, что напрямую влияет на скорость и качество обслуживания крупногабаритных шин. Применяется в гидравлических системах грузовых шиномонтажных станков, совместима с оборудованием, использующим стандартные золотниковые распределители с напряжением управления 24V. Конструкция рассчитана на установку в штатные посадочные места и подключение к электрической цепи станка через разъемы стандартного типа.

Технические характеристики

• Модель: 3C6
• Схема подключения: 64 (стандартная схема для грузовых шиномонтажных станков)
• Напряжение управления: 24V (постоянный ток)
• Артикул производителя: ТС-20-1031104
• Тип: Электрогидравлический золотниковый распределитель
• Назначение: Коммутация потоков рабочей жидкости в гидросистеме

Преимущества

• Высокая надежность коммутации: Конструкция золотника обеспечивает четкое переключение потоков без залипания, что исключает рывки при работе гидроцилиндров и продлевает срок службы всей гидросистемы.
• Точное управление усилием: Схема 64 позволяет дозированно подавать давление на исполнительные механизмы, что снижает риск повреждения колесных дисков и шин при монтаже.
• Простота замены: Унифицированные присоединительные размеры и стандартное напряжение 24V позволяют выполнить замену распределителя без доработки гидравлической схемы станка, сокращая время простоя оборудования.
• Устойчивость к нагрузкам: Корпус и внутренние элементы рассчитаны на работу в условиях высокого давления, характерного для грузовых станков, что исключает внезапные отказы в процессе эксплуатации.

Рекомендации по установке и эксплуатации

• Перед установкой обесточить шиномонтажный станок и сбросить давление в гидросистеме, открыв сливной клапан.
• Демонтировать старый распределитель, предварительно пометив или сфотографировав схему подключения гидравлических линий и электрических проводов.
• Очистить посадочную поверхность от загрязнений и старого уплотнительного материала.
• Установить новый распределитель, подключив гидравлические шланги строго в соответствии с маркировкой и схемой 64.
• Подключить электрический разъем, убедившись в соответствии полярности и надежности фиксации контактов.
• После сборки запустить станок, проверить герметичность соединений и выполнить несколько циклов работы без нагрузки для удаления воздуха из системы.
